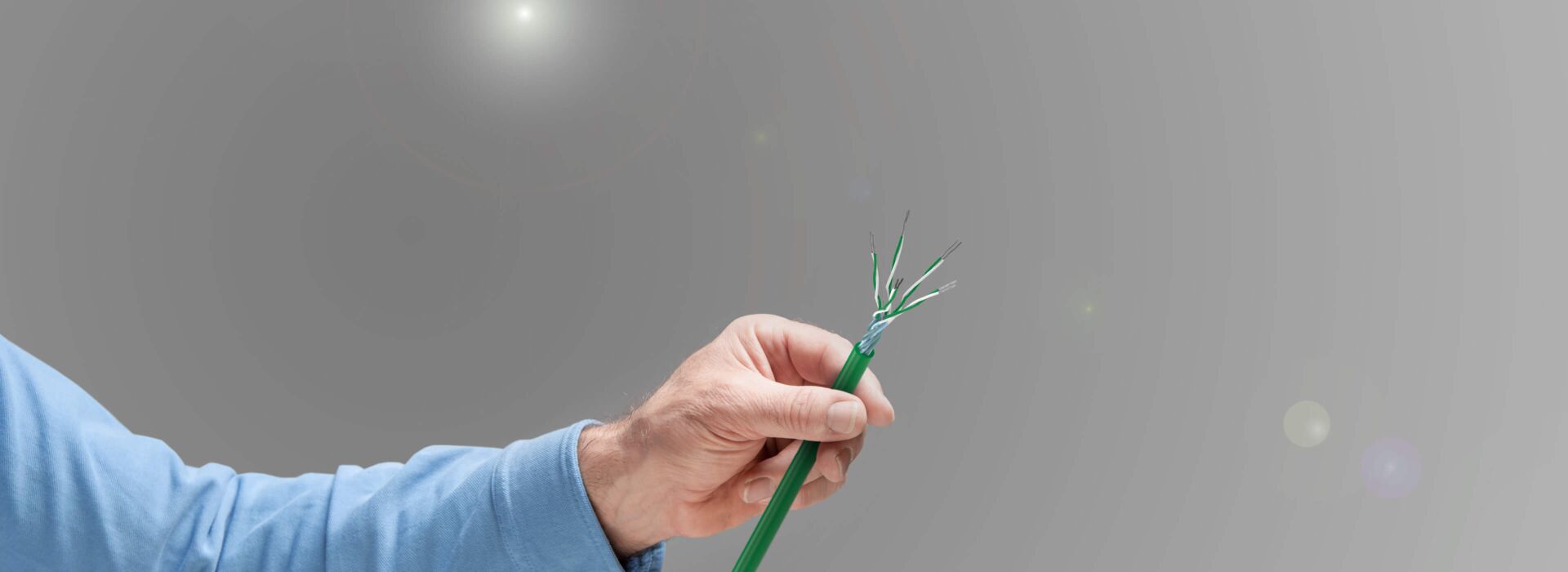

Ausgleichsleitungen : Temperaturspezifische Weiterleitung von Messsignalen mit Thermo-Ausgleichsleitungen

Mit Ausgleichsleitungen werden Temperaturunterschiede zwischen den Anschlussstellen und der Vergleichsstelle ausgeglichen, in dem diese Thermospannung nicht "verloren geht". Zusätzlich können Verbindungselemente (Stecker) zwischengeschaltet sein. Ausgleichsleitungen bestehen nicht aus dem gleichen Thermomaterial wie der Thermoelementtyp, für den sie eingesetzt werden. Sie besitzen jedoch – in einem eingeschränkten Temperaturbereich – die gleichen thermoelektrischen Eigenschaften wie der Thermoelementtyp. Es gibt für einen Thermoelementtyp mehrere Ausgleichsmaterialvarianten. Ausgleichsleitungen sind preiswerter als Thermoleitungen. Für die Edelmetall-Thermoelementtypen S, B und R werden nur Ausgleichsleitungen eingesetzt.

Aufgrund der Anwendung in verschiedensten Branchen wie zum Beispiel Kraftwerkstechnik, Stahlindustrie oder Ofenbau sind Ausgleichsleitungen mit unterschiedlichen Werkstoffen isoliert. Zur besseren Unterscheidung sind die Leitungen nach dem international gültigen Farbcode der IEC 60584 Teil 3 beschriftet. Alle Ausgleichsleitungen können durch Geflechte, Folien oder Armierungen geschützt werden. Gegen elektromagnetische Felder werden die Leitungen durch Verseilen geschützt.
